東部5号汚水幹線工事その3
| 工事名 | 東部5号汚水幹線工事その3 |
|---|---|
| 発注者 | 和歌山市役所 |
| 施工者 | 株式会社 東組 |
| 工事期間 | 平成20年1月 〜 平成20年3月 |
| 呼び径 | φ400mm |
| 推進延長 | 378.78ｍ |
| 土被り | 2.86 〜 3.29ｍ |
| 工事概要 | 施工場所は住宅地に隣接し、交通量が多い。 施工路線上にはNTT、上水道(φ700)等の地下埋設物がある。 また、R=30m、R=35を含む急曲線があり非常に精度が要求される。 |
１スパン目
| 土質 | 砂質土 |
|---|---|
| 推進延長 | 185.65ｍ |
| 線形 | 直線137.29ｍ 曲線5.53ｍ（R=100ｍ） 直線14.74ｍ 曲線18.22ｍ（R=35ｍ） 直線8.87ｍ |

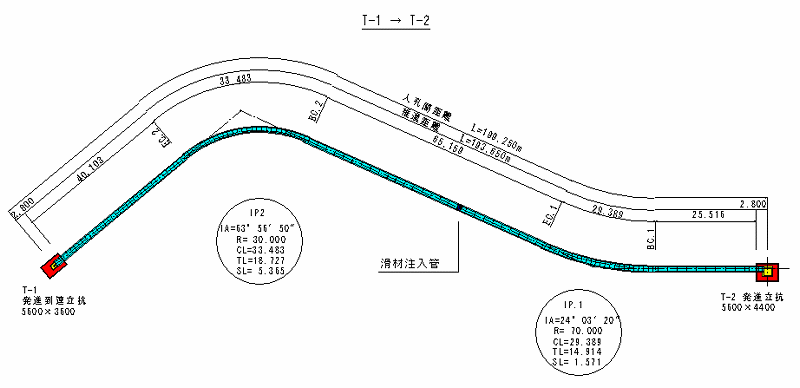

２スパン目
| 土質 | 砂質土 |
|---|---|
| 推進延長 | 193.65ｍ |
| 線形 | 直線25.52ｍ 曲線29.39ｍ（R=75ｍ） 直線65.16ｍ 曲線33.48ｍ（R=30ｍ） 直線40.10ｍ |
